उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|

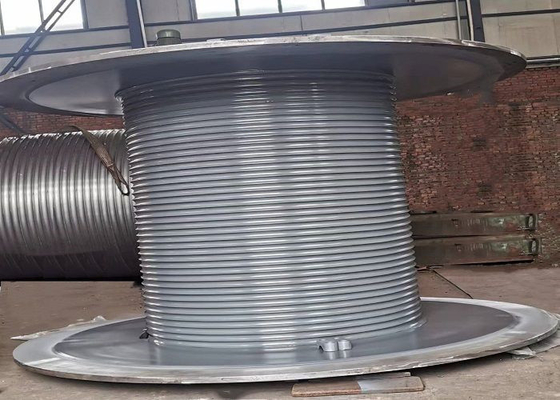

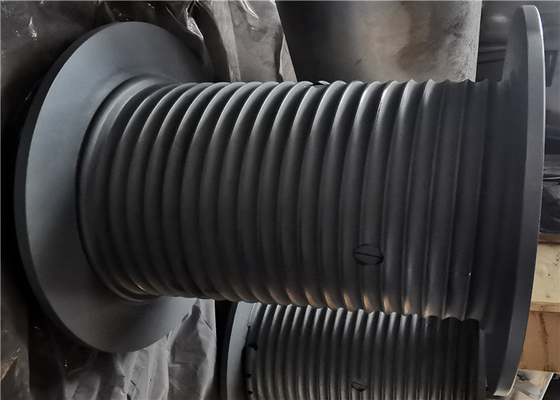

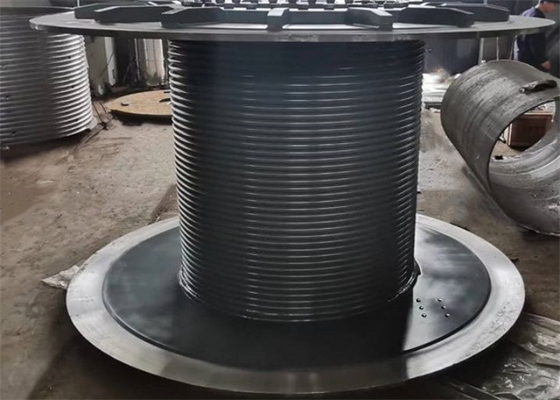

| उत्पाद का नाम: | स्टील Q355d 300m केबल वाइंडिंग ड्रम टॉवर क्रेन के मुख्य घटक | ग्रूविंग प्रकार: | लेबस ग्रूव्ड |
|---|---|---|---|
| उत्पाद की स्थिति: | पूरी तरह से मशीनीकृत | स्लिंग प्रकार: | तार रस्सी या केबल |
| संरचना: | लेबस खांचे के साथ ड्रम | आवेदन: | टावर क्रेन |
| प्रमुख शब्द: | केबल वाइंडिंग ड्रम | आवेदन करना: | क्रेन/विंच |
| प्रमुखता देना: | 300 मीटर केबल वाइंडिंग ड्रम,Q355d केबल वाइंडिंग ड्रम,300 मीटर वायर रोप वाइंडिंग ड्रम |
||
ग्रूव रस्सी विंच ड्रम सामग्रीः कार्बन स्टील, मिश्र धातु स्टील, स्टेनलेस स्टील, एल्यूमीनियम, उच्च शक्ति स्टील, आदि
सामग्री मानकः जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस, डीआईएन, ...
परिवेश का तापमानः -40° से +45° से
स्ट्रोएज परिवेश का तापमानः -40 °C से +50 °C
ड्रम का ग्रूव प्रकारः स्पाइरल ग्रूव या लेबस ग्रूव
ड्रम की घूर्णन दिशा: बाएं हाथ या दाएं हाथ
प्रसंस्करण विधिः मशीन कार्य
तार रस्सी का व्यासः 3 MM~100 MM
प्रसंस्करण उपकरण: सीएनसी मशीनिंग केंद्र
| नहीं: | तार व्यास ((मिमी): | रोटेशन दिशा | मुख्य ड्रम व्यास ((मिमी) |
मुख्य ड्रम की लंबाई ((मिमी) | आवेदन |
| 1 | 8 10 13 | वामपंथी,दाहिना हाथ | 430 | 763 | तेल काम ओवर रिग लिंच, टोलिंग विंच टावर क्रेन |
| 2 | 13 18 20 | वामपंथी,दाहिना हाथ | 623 | 1144 | इंजीनियरिंग लिंच, लिफ्टिंग विंच, क्रॉलर क्रेन |
| 3 | 22 25 26 | बाएं हाथ, दाएं हाथ | 730 | 1220 | तेल ओवरवर्क रिग, लॉगिंग विंच |
| 4 | 18 22 32 | वामपंथी,दाहिना हाथ | 670 | 1240 | ड्रिलिंग रिग विंच, ड्रॉवर्क्स |
| 5 | 28 32 36 40 | वामपंथी,दाहिना हाथ | 560 | 630 | घुमावदार ड्रिलिंग रिग विंच, उठाने का उपकरण |
| 6 | 26 28 32 45 | वामपंथी,दाहिना हाथ | 760 1146 | 1970 1765 |
ऑफशोर क्रेन, |
1इसमें तार रस्सी को प्रत्येक परत पर व्यवस्थित और समान शक्ति के साथ घुमावदार बनाने के लिए विशेष रूप से ग्रूव है।
2. यह सटीक बल है कि रस्सी ड्रम पर लगाए गणना की जा सकती है.
3स्पूलिंग पूरी तरह से नियंत्रण में है, जो निचली परतों को निचोड़ने या ऊपरी परतों द्वारा चिपकने से रोकता है
4. गूंज के साथ,the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.
एलबीएस ड्रम, तार रस्सी रोलिंग की समस्या को हल किया।
साधारण ताररहित ग्रूव (चमकदार) ड्रम और हेलिकल रस्सी ग्रूव ड्रम की तुलना में, एलबीएस रस्सी ग्रूव में बहु-परत तार रस्सी स्पूलिंग में स्पष्ट फायदे हैं,एलबीएस विशेष ग्रूव प्रणाली तार रस्सी के स्पूलिंग चिकनी बनाता है, और प्रत्येक परत का भार समान रूप से वितरित, रस्सी की सेवा जीवन का विस्तार, तार रस्सी क्षति को कम, उपकरण के संचालन की सुरक्षा में सुधार,और रस्सी बदलने के लिए यांत्रिक उपकरण बंद करने की समस्या को कम करता है.
1ड्रम के फ्लैंग्स को किसी भी हालत में, लोड के तहत भी ड्रम की दीवार के लंबवत होना चाहिए।
2. रस्सी को स्पूलिंग की प्रक्रिया में तनाव में रखा जाना चाहिए ताकि रस्सी को ग्रूव की दीवार के खिलाफ कुचल दिया जाए। जब स्पूलिंग इस शर्त को पूरा नहीं कर सकती है, तो एक प्रेस रोलर का उपयोग किया जाना चाहिए।यह आम तौर पर सिफारिश की है कि रस्सी के तनाव कम से कम 2% तोड़ने तनाव या 10% काम कर लोड होना चाहिए.
3फ्लीट कोण सीमा सामान्यतः 1.5 डिग्री से अधिक नहीं होनी चाहिए और 0.25 डिग्री से कम नहीं होनी चाहिए।
4जब ड्रम से रिलीज़ तार रस्सी गुच्छा के चारों ओर जाती है, गुच्छा का केंद्र ड्रम के केंद्र के ऊपर होना चाहिए।
5रस्सी को अधिकतम भार के तहत भी घुमावदार और ढीला नहीं रखा जाना चाहिए।
6- रस्सी घूर्णन विरोधी संरचना होनी चाहिए।
7कृपया विभिन्न भारों के अधीन रस्सी के व्यास में परिवर्तन को मापें।
