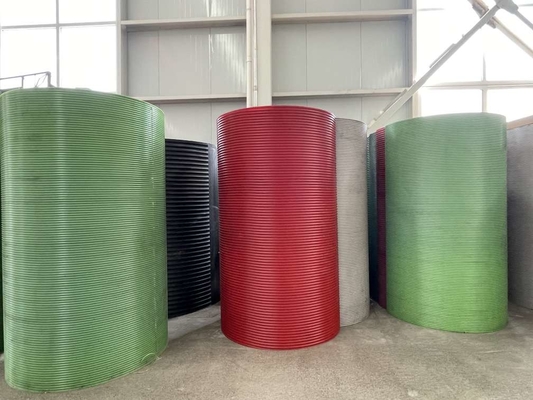

तार रस्सी या केबल लिफ्टिंग ड्रम के लिए पॉलिमर नायलॉन एलबीएस आस्तीन
उत्पाद विनिर्देश:
कस्टम डिजाइन
1)तार रस्सी या केबल का व्यास(मिमी)
2) ड्रम का व्यास (मिमी)
3)फ्लैंग्स के बीच की चौड़ाई(मिमी)
4)रस्सी क्षमता
5) ड्रम सामग्री
6)रस्सी या केबल पर अधिकतम परिचालन भार
7)तार रस्सी के प्रवेश की दिशा
8) रस्सी के प्रवेश का प्रकार
9) फिक्स्ड शीव और फ्लैंग्स के बीच की स्थिति तक की दूरी
10) फ्लैंग्स का बाहरी व्यास
ग्राहक द्वारा प्रदान किए गए तकनीकी मापदंड.doc
एलबीएस स्पेशल ग्रूव ड्रम वर्किंग कंडीशंस.doc
प्रसंस्करण उपकरण:
सीएनसी मशीनिंग केंद्र
मशीनीकृत उत्पाद सामग्री :
नायलॉन पॉलिमर,कार्बन स्टील,मिश्र धातु स्टील,एल्यूमीनियम,सभी प्रकार के उच्च शक्ति वाले स्टील Q345, Q420, Q460,20GrMo,40GrMo, 42GrMo आदि
उत्पाद का उपयोगः
1पेट्रोलियम उद्योग: तेल ड्रिलिंग रिग, पेट्रोलियम ट्रैक्टर लिफ्ट, पेट्रोलियम वर्कओवर रिग, ट्रेलरमाउंटेड पंपिंग यूनिट विंच, आदि।
2इंजीनियरिंग मशीनरीः टावर क्रेन, पाइलिंग मशीन
3क्रेन मशीनरीः पुल उठाने वाली मशीन, टॉवर क्रेन
4समुद्री मशीनरी: अपतटीय पेट्रोलियम क्रेन लिंच, खींचने वाले उपकरण और लिफ्ट
5- लिफ्ट: भवन की दीवारों को पोंछने वाली मशीन, घुमावदार मशीन
......
उत्पादसंरचनाः

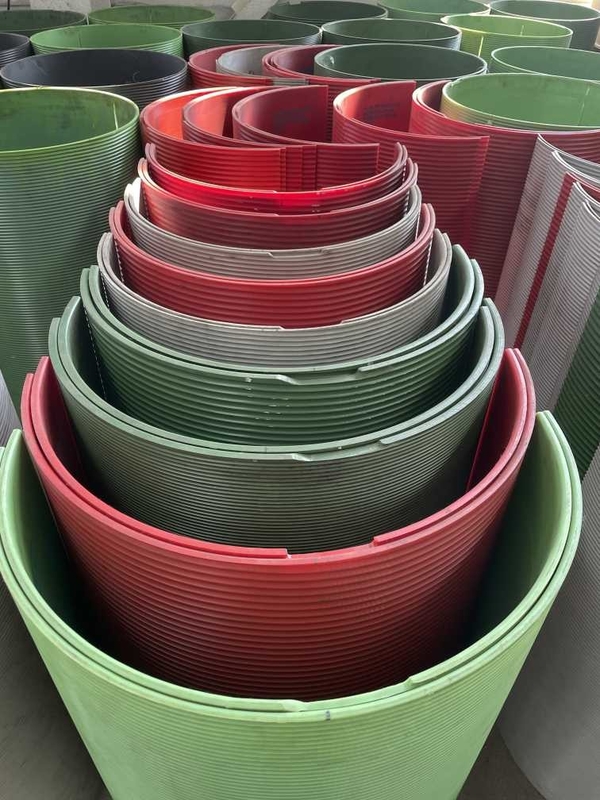

स्प्लिट वायर रस्सी ग्रिव आस्तीनः ग्रिव स्प्लिट आस्तीन को चिकनी और अनग्रिव ड्रम पर रखा जा सकता हैड्रम के संशोधन या प्रतिस्थापन के लिए
स्प्लिट-स्लीव प्रणाली में बाहरी खोल की एक जोड़ी होती है जो एक चिकनी ड्रम पर बोल्ट या वेल्डेड होती है प्रदान करनाएक ग्रूविंग पैटर्न,स्प्लिट आस्तीन में सर्पिल ग्रूव और समानांतर ग्रूव,ग्रूव शामिल हैडिजाइन अनुरूप हैनिर्दिष्ट तार रस्सी संरचना, व्यास और लंबाई के लिए।
उत्पादलाभ:
एलबीएस आस्तीन उत्पाद तार रस्सी घुमाव प्रक्रिया में काट रस्सी की समस्या को हल करने में मदद कर सकते हैं। एलबीएस ग्रूव प्रणाली तार रस्सी की घुमाव को चिकनी बनाती है, और प्रत्येक परत का भार समान रूप से वितरित होता है,प्रौद्योगिकी तार रस्सी के सेवा जीवन को बहुत बढ़ाता है, तार रस्सी की सेवा जीवन का विस्तार 500% से अधिक हो सकता है, तार रस्सी की क्षति को कम करता है, उपकरण के संचालन की सुरक्षा में सुधार करता है,और रस्सी बदलने के लिए यांत्रिक उपकरण बंद करने की समस्या को कम करता है.
तकनीकी मापदंड और अनुप्रयोग:
| नहीं: |
तार व्यास ((मिमी): |
रोटेशन दिशा |
मुख्य ड्रम
व्यास ((मिमी) |
मुख्य ड्रम की लंबाई ((मिमी) |
आवेदन |
| 1 |
13 |
वामपंथी,दाहिना हाथ |
430 |
763 |
तेल काम ओवर रिग लिंच,
टोलिंग विंच |
| 2 |
13 18 |
वामपंथी,दाहिना हाथ |
623 |
1144 |
इंजीनियरिंग लिंच,
लिफ्टिंग विंच |
| 3 |
22 26 |
बाएं हाथ, दाएं हाथ |
730 |
1220 |
तेल ओवरवर्क रिग,
लॉगिंग विंच |
| 4 |
18 22 32 |
वामपंथी,दाहिना हाथ |
670 |
1240 |
ड्रिलिंग रिग विंच, ड्रॉवर्क्स |
| 5 |
28 32 36 |
वामपंथी,दाहिना हाथ |
560 |
630 |
घुमावदार ड्रिलिंग रिग विंच,
उठाने का उपकरण |
| 6 |
26 28 32 45 |
वामपंथी,दाहिना हाथ |
760 1146 |
1970 1765 |
ऑफशोर क्रेन,
समुद्री क्रेन,लंगर लगाना
|
......
