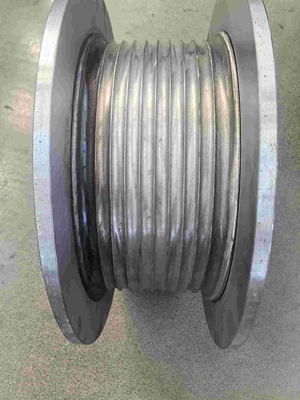

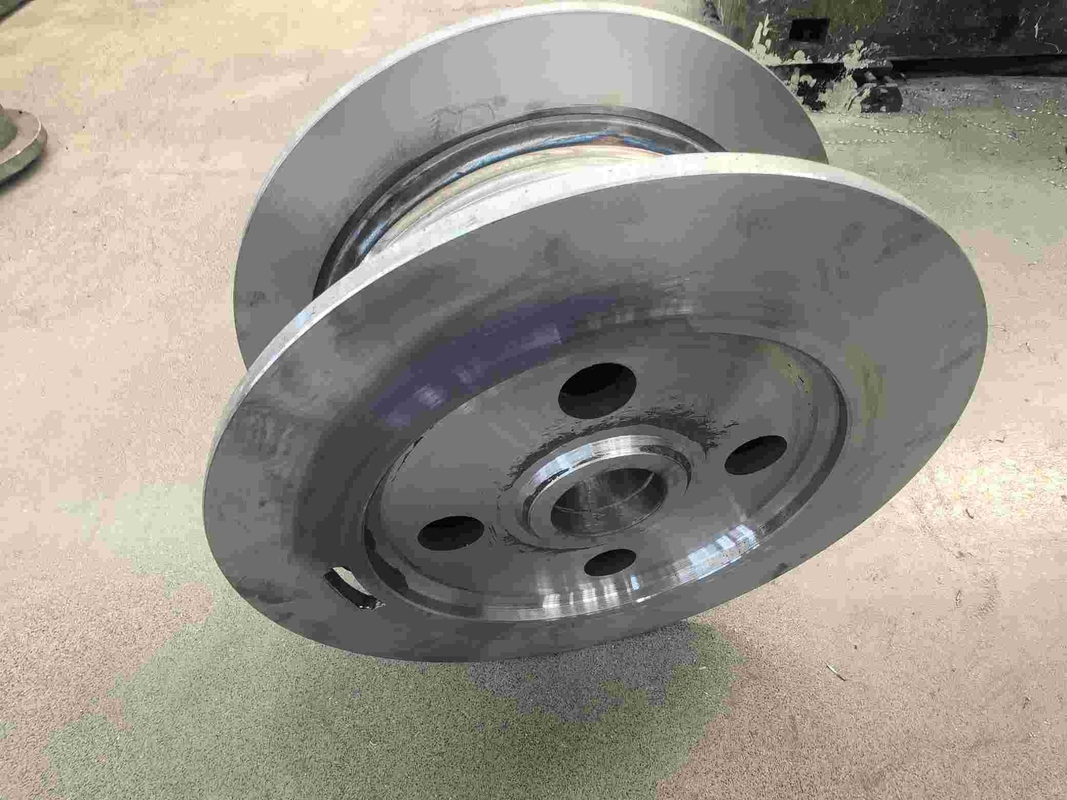

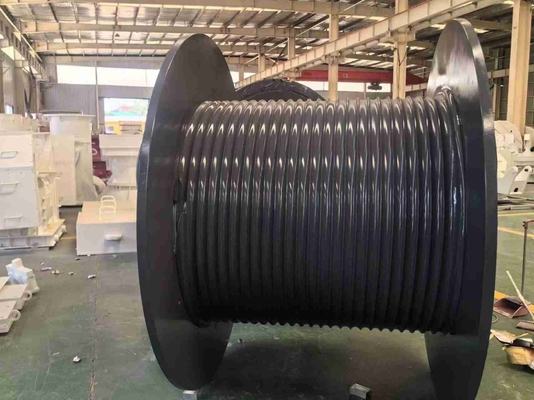

तार रस्सी एलबीएस क्रेन के लिए ड्रम रिट्रीकिंग सिस्टम

मिश्र धातु इस्पात, कास्ट इस्पात, एल्यूमीनियम, सभी प्रकार के उच्च शक्ति वाले इस्पात Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo आदि

सामग्री मानकः जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस डीआईएन, एनएफ, बीएस, एन...

वर्गीकरण संस्थाओं द्वारा प्रमाणितः DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR...

नहीं:	तार व्यास ((मिमी):	रोटेशन दिशा	मुख्य ड्रम व्यास ((मिमी)	मुख्य ड्रम की लंबाई ((मिमी)	आवेदन
1	8 10 13	वामपंथी,दाहिना हाथ	430	763	तेल काम ओवर रिग लिंच, टोलिंग विंच टावर क्रेन
2	13 18 20	वामपंथी,दाहिना हाथ	623	1144	इंजीनियरिंग लिंच, लिफ्टिंग विंच, क्रॉलर क्रेन
3	22 25 26	बाएं हाथ, दाएं हाथ	730	1220	तेल ओवरवर्क रिग, लॉगिंग विंच
4	18 22 32	वामपंथी,दाहिना हाथ	670	1240	ड्रिलिंग रिग विंच, ड्रॉवर्क्स
5	28 32 36 40	वामपंथी,दाहिना हाथ	560	630	घुमावदार ड्रिलिंग रिग विंच, उठाने का उपकरण
6	26 28 32 45	वामपंथी,दाहिना हाथ	760 1146	1970 1765	ऑफशोर क्रेन, समुद्री क्रेन,लंगर लगाना





1क्रेन मशीनरीः पुल उठाने वाली मशीन, टॉवर क्रेन, गेंट्री क्रेन, क्रॉलर क्रेन विंच
2पेट्रोलियम उद्योग: पेट्रोलियम ड्रिलिंग रिग, पेट्रोलियम ट्रैक्टर लिफ्ट, पेट्रोलियम वर्कओवर रिग, ट्रेलरमाउंटेड पम्पिंग यूनिट विंच, लॉगिंग विंच आदि।
3. अपतटीय समुद्री मशीनरी: अपतटीय पेट्रोलियम क्रेन विंच, अरोरिंग विंच, ट्रैक्शन विंच, मैन-राइडिंग विंच, एंकर विंच, हाइड्रोलॉजिकल विंच
4- निर्माण मशीनरी: भवन पोंछने वाली दीवार लिंच, वाइंडिंग लिफ्ट, विंडलास
5. खनन लिंच: डिस्पैचिंग लिंच, प्रोप-ट्रैकिंग लिंच, सिंकिंग लिंच आदि

6इंजीनियरिंग मशीनरीः केबल विंच, टॉवर क्रेन, पेलिंग मशीन, हाइड्रोलिक विंच



उत्पाद लाभः
एलबीएस स्पूलिंग प्रणाली केबल के 360° निरंतर क्रॉस वाइंडिंग को समाप्त कर सकती है जैसा कि चिकनी ड्रम पर पाया जाता है।

एलबीएस ड्रम, तार रस्सी रोलिंग की समस्या को हल किया।

साधारण ताररहित ग्रूव (चमकदार) ड्रम और हेलिकल रस्सी ग्रूव ड्रम की तुलना में, एलबीएस रस्सी ग्रूव में बहु-परत तार रस्सी स्पूलिंग में स्पष्ट फायदे हैं,एलबीएस विशेष ग्रूव प्रणाली तार रस्सी के स्पूलिंग चिकनी बनाता है, और प्रत्येक परत का भार समान रूप से वितरित, रस्सी की सेवा जीवन का विस्तार, तार रस्सी क्षति को कम, उपकरण के संचालन की सुरक्षा में सुधार,और रस्सी बदलने के लिए यांत्रिक उपकरण बंद करने की समस्या को कम करता है.





1ड्रम के फ्लैंग्स को किसी भी हालत में, लोड के तहत भी ड्रम की दीवार के लंबवत होना चाहिए।

2. रस्सी को स्पूलिंग की प्रक्रिया में तनाव में रखा जाना चाहिए ताकि रस्सी को ग्रूव की दीवार के खिलाफ कुचल दिया जाए। जब स्पूलिंग इस शर्त को पूरा नहीं कर सकती है, तो एक प्रेस रोलर का उपयोग किया जाना चाहिए।यह आम तौर पर सिफारिश की है कि रस्सी के तनाव कम से कम 2% तोड़ने तनाव या 10% काम कर लोड होना चाहिए.

3फ्लीट कोण सीमा सामान्यतः 1.5 डिग्री से अधिक नहीं होनी चाहिए और 0.25 डिग्री से कम नहीं होनी चाहिए।

4जब ड्रम से रिलीज़ तार रस्सी गुच्छा के चारों ओर जाती है, गुच्छा का केंद्र ड्रम के केंद्र के ऊपर होना चाहिए।
5रस्सी को अधिकतम भार के तहत भी घुमावदार और ढीला नहीं रखा जाना चाहिए।
6- रस्सी घूर्णन विरोधी संरचना होनी चाहिए।
7कृपया विभिन्न भारों के अधीन रस्सी के व्यास में परिवर्तन को मापें।
