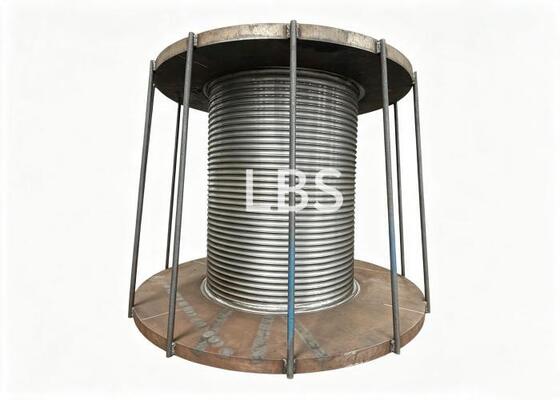

Q355D मिश्र धातु इस्पात ड्रम असेंबली मॉडल G1370L उठाने के लिए

1.विवरण

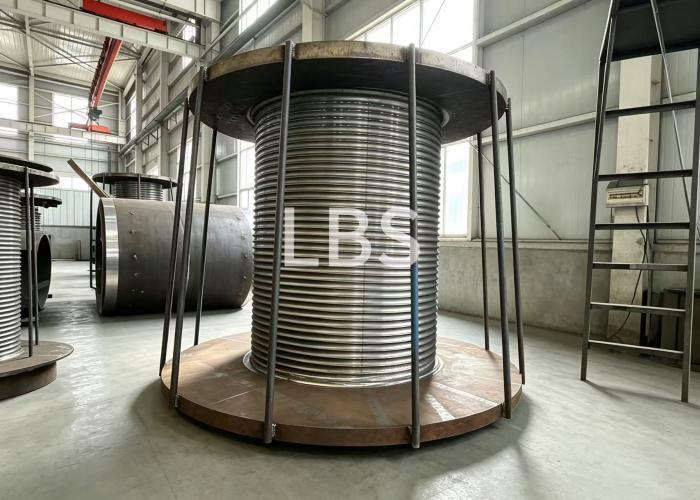

यह चरखी ड्रम असेंबली टॉवर क्रेन होस्टिंग सिस्टम के लिए एक मुख्य वेल्डेड संरचनात्मक घटक है, जिसे विशेष रूप से डबल-लाइन लेबस ग्रूविंग स्टील वायर रोप वाइंडिंग के लिए डिज़ाइन किया गया है। इसमें बैरल वेल्डिंग असेंबली, बाएं/दाएं एंड प्लेट्स, रिब प्लेट्स, रोप गाइड प्लेट्स, रोप प्रेसिंग प्लेट्स, बैफल प्लेट्स और मानक फास्टनर एक्सेसरीज़ शामिल हैं।

पूरे हिस्से में पूर्ण शॉट ब्लास्टिंग एंटी-करोज़न उपचार अपनाया गया है, सभी वेल्डिंग सीम अल्ट्रासोनिक दोष का पता लगाने से गुजरती हैं, और रोप ग्रूव को सटीक मशीनिंग से गुजारा जाता है ताकि चिकनी वायर रोप वाइंडिंग और लंबी सेवा जीवन सुनिश्चित हो सके। कुल अनुमानित तैयार वजन 9 टन है।

2.पैरामीटर

3.लाभ

(1)सटीक लेबस डबल ग्रूव मशीनिंग

बाएं हाथ 60° हेलिक्स कोण, सटीक पिच आकार; रोप ग्रूव के तेज किनारों को वायर रोप घर्षण को खत्म करने के लिए चैम्फर और गोल किया गया है, थ्रेडिंग के दौरान कोई जाम नहीं होता है।

(2)सख्त वेल्डिंग और गुणवत्ता निरीक्षण

बैरल असेंबली के बाद कोई वेल्डिंग दोष (लीकेज, वर्चुअल वेल्डिंग) की अनुमति नहीं है; सभी वेल्ड जेबी/टी 10559-2018 क्लास I मानक के अनुपालन में अल्ट्रासोनिक दोष का पता लगाने को पूरा करते हैं।

(3)उच्च-शक्ति संरचनात्मक डिजाइन

मुख्य संरचनात्मक भागों में Q355D निम्न-तापमान उच्च-शक्ति इस्पात का उपयोग किया जाता है, जो ग्रेड 8.8/10.9 फुल-थ्रेड बोल्ट और 65Mn स्प्रिंग वाशर से मेल खाता है, मजबूत भार-वहन क्षमता और संरचनात्मक स्थिरता।

(4)बड़ी रोप क्षमता

8 परतों की वाइंडिंग, अधिकतम रोप भंडारण लंबाई 1600 मीटर तक, उच्च-लिफ्ट टॉवर क्रेन कार्य स्थितियों के लिए उपयुक्त।

4.अनुप्रयोग

यह G1370L हेवी-ड्यूटी लेबस रोप ड्रम अपतटीय इंजीनियरिंग और समुद्री वैज्ञानिक अनुसंधान उपकरणों के लिए मुख्य होस्टिंग घटक के रूप में कार्य करता है, जो अपतटीय तेल और गैस निष्कर्षण, गहरे समुद्र संसाधन अन्वेषण, समुद्री वैज्ञानिक अनुसंधान पोत संचालन, अपतटीय पवन ऊर्जा सहायक निर्माण, और द्वीप और चट्टान इंजीनियरिंग निर्माण सहित पेशेवर समुद्री संचालन परिदृश्यों पर व्यापक रूप से लागू होता है। यह गहरे समुद्र के भारी उपकरण उठाने, पानी के नीचे डिटेक्टर और नमूना उपकरण वापस लेने और छोड़ने, अपतटीय तेल मंच मॉड्यूल उठाने, समुद्री इंजीनियरिंग पाइपलाइन बिछाने और बचाव अभियान जैसी कार्य स्थितियों के लिए पूरी तरह से अनुकूल है। इस बीच, यह समुद्री पर्यावरण निगरानी, ​​समुद्र तल भूवैज्ञानिक सर्वेक्षण, और अपतटीय सुविधाओं के रखरखाव के लिए तटीय और खुले समुद्र सहायक होस्टिंग संचालन पर लागू होता है।

Q355D निम्न-तापमान इस्पात सामग्री को अपनाना और नमक स्प्रे प्रतिरोध और समुद्री वायुमंडलीय संक्षारण प्रतिरोध सहित पूर्ण एंटी-करोज़न उपचार से गुजरना, ड्रम उच्च आर्द्रता, मजबूत नमक कोहरे, कम तापमान, भारी लहर प्रभाव और धूल भरे अपतटीय वातावरण जैसे कठोर समुद्री कार्य वातावरण में स्थिर रूप से काम कर सकता है। यह विश्वसनीय रूप से गहरे समुद्र अन्वेषण उपकरण, तेल और गैस ड्रिलिंग सहायक उपकरण, समुद्री इंजीनियरिंग संरचनात्मक भागों और विशेष वैज्ञानिक अनुसंधान सुविधाओं के लगातार चक्रीय भारी-भार उठाने, वापस लेने और डॉकिंग कार्यों को करता है।
