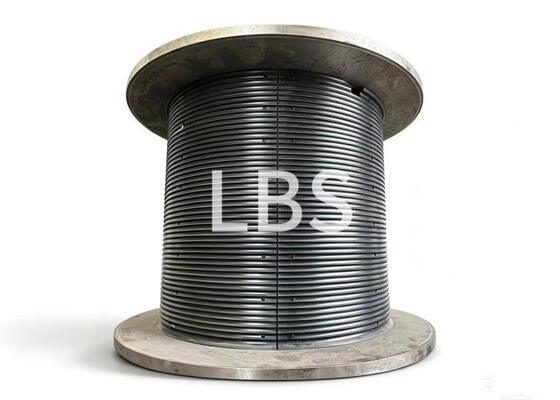

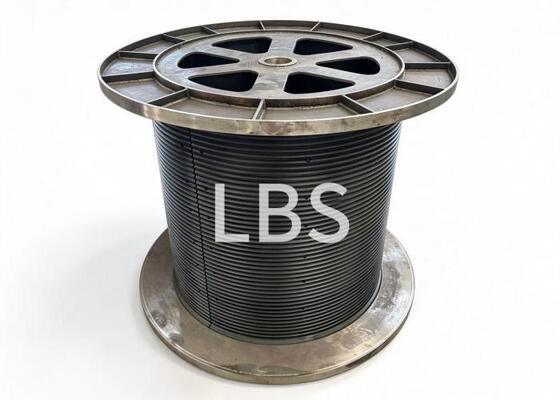

स्प्लिट लेबस डबल-फोल्डेड रोप ग्रूव स्लीव, Φ22.5mm वायर रोप के लिए दो-पीस स्प्लिट रोप शेल

•  विवरण

यह स्प्लिट लेबस रोप ग्रूव लाइनर उच्च-प्रदर्शन वाले प्रबलित नायलॉन सामग्री से निर्मित है। वर्कपीस को पहले पूरी तरह से इंटीग्रल मशीनिंग से गुजारा जाता है, फिर इसे A-A सेक्शन लाइन के साथ दो स्वतंत्र खंडों में विभाजित किया जाता है, जिसमें विभाजन क्लीयरेंस 4mm के भीतर नियंत्रित होता है। स्प्लिट टू-हाफ संरचना के कारण, ऑपरेटर पूरे रील असेंबली को अलग किए बिना सीधे ड्रम पर लाइनर को स्थापित और बदल सकते हैं, जिससे रखरखाव की कठिनाई और डाउनटाइम बहुत कम हो जाता है।

यह राइट-हैंड लेबस डबल-फोल्डेड रोप ग्रूव डिज़ाइन को अपनाता है, जिसे विशेष रूप से Φ22.5mm हॉलेज केबलों के लिए डिज़ाइन किया गया है। रोप ग्रूव का व्यास 22.6mm है और रोप व्यवस्था पिच 22.4mm पर सेट है। केबलों के पहली परत से दूसरी परत तक वाइंडिंग के लिए क्लाइम्बिंग ट्रांज़िशन सेक्शन फोल्ड लाइन सेक्शन पर व्यवस्थित है, जिससे केबल जैमिंग, एक्सट्रूज़न, खरोंच और असामान्य घिसाव को रोकने के लिए स्मूथ और जेंटल लेयर ट्रांज़िशन सक्षम होता है। सभी तेज किनारों और कोनों को स्ट्रेस कंसंट्रेशन को खत्म करने के लिए चैम्फर किया गया है। लाइनर M8 इंटरनल हेक्सागोनल सिलिंड्रिकल हेड स्क्रू द्वारा ड्रम बॉडी से सुरक्षित रूप से माउंट किया गया है। हम विभिन्न विंच सिस्टम की विविध ऑपरेटिंग आवश्यकताओं को पूरा करने के लिए व्यापक गैर-मानक अनुकूलन सेवा प्रदान करते हैं।

• पैरामीटर

• लाभ

उच्च-शक्ति इंजीनियरिंग नायलॉन से निर्मित, यह लेबस ग्रूव लाइनर उत्कृष्ट घिसाव प्रतिरोध, कम घर्षण गुणांक, उत्कृष्ट शॉक अवशोषण और संक्षारण प्रतिरोध का दावा करता है। यह धातु ड्रम और हॉलेज केबल को प्रभावी ढंग से अलग कर सकता है, जिससे केबल घर्षण बहुत कम हो जाता है और महंगी स्टील केबलों का सेवा जीवन बढ़ जाता है।

अभिनव दो-पीस स्प्लिट संरचना ऑन-साइट असेंबली, निरीक्षण और आवधिक प्रतिस्थापन के लिए बहुत सुविधा प्रदान करती है; पूरे ड्रम को उठाने या अलग करने की कोई आवश्यकता नहीं है, जिससे श्रम और निर्माण समय की बचत होती है।

प्रेसिजन-मशीन लेबस डबल-फोल्डेड ग्रूव्स साफ-सुथरी मल्टी-लेयर केबल वाइंडिंग की गारंटी देते हैं। अनुकूलित ट्रांज़िशन कर्व रस्सी क्रॉसिंग और स्टैकिंग से बचता है, जिससे कर्षण संचालन की स्थिरता में सुधार होता है।

सभी किनारों को तेज बर्रों को खत्म करने के लिए स्मूथली चैम्फर किया गया है जो केबलों को नुकसान पहुंचा सकते हैं। मानक विनिर्देशों के अलावा, हम ग्राहक के चित्र और कार्य स्थिति मापदंडों के अनुसार बाहरी व्यास, आंतरिक व्यास, शेल लंबाई, ग्रूव आयाम, रोटेशन दिशा और चैम्फर आकार को सख्ती से समायोजित कर सकते हैं।

• अनुप्रयोग

विंच, कर्षण रीलों और उठाने वाले उपकरणों के लिए एक आवश्यक मिलान घटक के रूप में, हमारा नायलॉन स्प्लिट लेबस ग्रूव लाइनर कई उद्योगों में व्यापक रूप से लागू होता है।

यह निर्माण मशीनरी के लिए उपयुक्त है जिसमें इंजीनियरिंग बचाव विंच और सामग्री उठाने वाले उपकरण शामिल हैं; भूमिगत और खुले गड्ढे वाले खनन के लिए खदान हॉलेज विंच, भूमिगत ट्रॉली कर्षण और रोडवे उपकरण आंदोलन के लिए कार्य करता है। समुद्री और अपतटीय क्षेत्रों के लिए, इसे डेक विंच, अपतटीय सहायक कर्षण प्रणाली और जल बचाव सुविधाओं पर सुसज्जित किया जा सकता है।

इसके अलावा, यह पोर्ट टर्मिनल कर्षण, वन लॉग हॉलेज, सुरंग इंजीनियरिंग उपकरण, रेल पारगमन निर्माण और आपातकालीन बचाव कार्यों के लिए पूरी तरह से काम करता है। भारी-भार, निरंतर कर्षण और जटिल बाहरी कार्य वातावरण के तहत, लाइनर हॉलेज केबलों के लिए स्थिर रस्सी व्यवस्था मार्गदर्शन और विश्वसनीय सुरक्षा प्रदान करता है।
