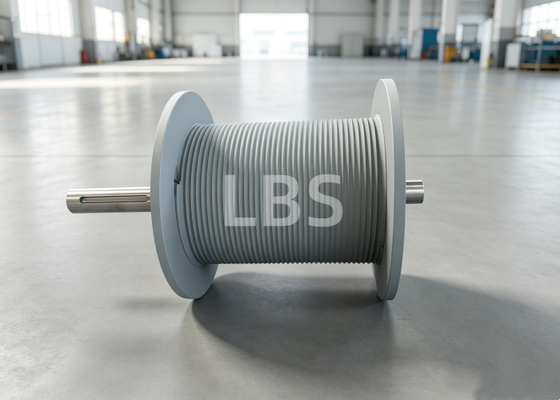

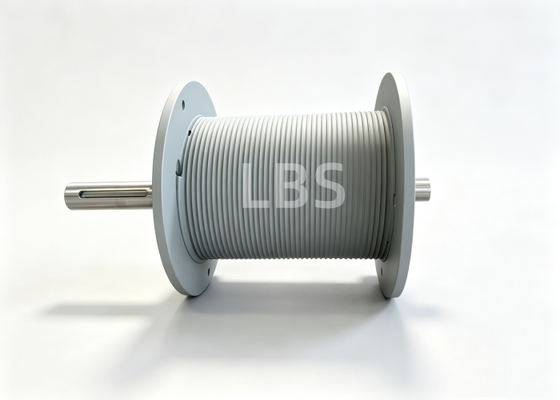

अपतटीय के लिए छोटे आकार का डबल-फोल्ड लेबस ग्रूव्ड विंच ड्रम Q355B

1. छोटे आकार के डबल फोल्डेड लेबस ग्रूव्ड विंच ड्रम Q355B ऑफशोर के लिए

DH8‐250L‐1‐GRU डबल-फोल्ड (लेबस) ग्रूव्ड विंच ड्रम विंच सिस्टम के लिए मुख्य भार-असर और तार-रोब वाइंडिंग घटक है। यह एक वेल्डेड कम्पोजिट निर्माण को अपनाता है,बाएं-दाएं छोर के फ्लैंग्स से युक्त, ड्रम बैरल, परिशुद्धता-मशीन Double-Folded Lebus रस्सी-घुमाव काम की सतह और शाफ्ट-हब संभोग इंटरफेस, विशेष रूप से बहु-परत स्टील तार रस्सी spooling के लिए इंजीनियर.
मुख्य ड्रम बाहरी व्यास Φ380 मिमी है; ग्रूव क्रेस्ट व्यास Φ260 मिमी, ग्रूव जड़ व्यास Φ255 मिमी, ग्रूव पिच 8.4 मिमी, संक्रमण त्रिज्या 2.5 मिमी है। प्रभावी घुमाव लंबाई 336 मिमी तक पहुंचती है,दोनों तरफ के फ्लैंग्स 20 मिमी मोटे हैं, कुल इकट्ठा आयाम 685.5 मिमी है। यह मॉडल प्रति सेट 2 टुकड़ों की मात्रा में आपूर्ति की जाती है।
सटीक रूप से मशीनीकृत डबल-फोल्ड लेबस ग्रूव प्रोफाइल के लिए धन्यवाद, यह तार रस्सी को व्यवस्थित परतों में घुमाता है, प्रभावी रूप से रस्सी पार करने से बचता है,कुचलने और अव्यवस्था स्पूलिंग जो आम तौर पर चिकनी-बोर्ड ड्रम पर होता हैउच्च-शक्ति वाले Q355 स्टील से निर्मित, वेल्डेड असेंबली के साथ, उच्च कठोरता और प्रभाव प्रतिरोध के लिए ग्रूव सतह को सटीक रूप से मशीनीकृत किया गया है।दो अंत फ्लैंग्स पर पूर्व-मशीन माउंटिंग छेद लिंच ड्राइव शाफ्ट और असर आवास के साथ प्रत्यक्ष कनेक्शन की अनुमति देते हैंयह भारी भार खींचने और उठाने के संचालन के तहत स्थिर रस्सी स्पूलिंग सुनिश्चित करता है, जिससे संपूर्ण लिंच यूनिट की विश्वसनीयता और परिचालन सुरक्षा में काफी सुधार होता है।

2. छोटे आकार के डबल फोल्डेड लेबस ग्रूव विंच ड्रम Q355B ऑफशोर पैरामीटर के लिए

3. छोटे आकार के डबल फोल्डेड लेबस ग्रूव्ड विंच ड्रम Q355B ऑफशोर लाभ के लिए

• उत्कृष्ट बहु-परत स्पूलिंग प्रदर्शनःडबल-फोल्ड लेबस ग्रूव की विशेष ज्यामिति तार रस्सी को परतों के बीच सुचारू रूप से पार करने के लिए निर्देशित करती है। यह प्रभावी रूप से रस्सी पार करने से रोकता है,कुचल और अव्यवस्था स्पूलिंग. साफ-सुथरी बहुस्तरीय व्यवस्था रस्सी के तारों के बीच विनाशकारी निचोड़ से बचती है, तार रस्सी के सेवा जीवन को बहुत बढ़ाती है और रस्सी के प्रतिस्थापन के रखरखाव की लागत को कम करती है।
• उच्च-शक्ति वेल्डेड निर्माणःवेल्ड के बाद तनाव राहत उपचार के साथ Q355 उच्च-शक्ति स्टील प्लेट से निर्मित।20 मिमी मोटी प्रबलित फ्लैंग्स भारी धक्का और वैकल्पिक खींच लोड के खिलाफ उच्च संरचनात्मक कठोरता प्रदान करते हैं, कठिन परिस्थितियों में लंबे समय तक निरंतर संचालन के लिए विश्वसनीय।
• परिशुद्धता-मशीन ग्रिव प्रोफाइलःसीएनसी मसल रस्सी-ग्रिव तार रस्सी के क्रॉस-सेक्शन से पूरी तरह मेल खाती है।एक समान संपर्क वितरण स्थानीय संपर्क बिंदु घर्षण को समाप्त करता है और इस्पात तार रस्सी के झुकने की थकान को कम करता है.
• अच्छी असेंबली संगतता: दो अंत फ्लैंग्स पर मानक मशीनीकृत माउंटिंग बोर नियमित लिंच ड्राइव शाफ्ट और असर आवास फिट। आसान स्थापना और प्रतिस्थापन,हाइड्रोलिक और इलेक्ट्रिक चालित लिंच इकाइयों के साथ संगत.
• परिचालन सुरक्षा में सुधारःस्थिर रस्सी स्पूलिंग रस्सी कूदने और रस्सी के विस्थापन के जोखिमों को समाप्त करती है। यह खराब स्पूलिंग के कारण अनियोजित डाउनटाइम को कम करती है और कुल मिलाकर लिंच सिस्टम की विश्वसनीयता में सुधार करती है,साइट-ऑपरेशन सुरक्षा खतरों को कम करना।
• पर्यावरण अनुकूलन क्षमताः कार्बन स्टील सब्सट्रेट अनुरोध पर जिंक छिड़काव और जिंक समृद्ध प्राइमर पेंटिंग जैसे संक्षारण विरोधी उपचार का समर्थन करता है।नमक छिड़काव वाले समुद्री वातावरण के लिए उपयुक्त, नमी और धूल वाले बाहरी कार्य स्थलों पर ड्रम सेवा जीवन का विस्तार करने के लिए।

4. छोटे आकार के डबल फोल्डेड लेबस ग्रूवेड विंच ड्रम Q355B ऑफशोर अनुप्रयोग के लिए

यह डबल-फोल्ड लेबस ग्रूव ड्रम विभिन्न लिंच और लिफ्ट इकाइयों के लिए प्रमुख स्पेयर पार्ट के रूप में कार्य करता है, जो समुद्री और अपतटीय, बंदरगाह, निर्माण और खनन उद्योगों में व्यापक रूप से तैनात है।
समुद्री जहाजों के लिए यह डिक लंगर लिंच, एंकर लिंच और टगर लिंच को लंगर रस्सियों और लंगर तारों के व्यवस्थित बहु-परत रोलिंग के लिए फिट करता है।यह आरओवी हैंडलिंग विंच पर लागू होता है, अपतटीय पवन उठाने वाले वाइंच और पाइप बिछाने वाले वाइंच। बंदरगाह टर्मिनलों के भीतर इसका उपयोग लफ्फिंग वाइंच और गेंट्री क्रेन पर वाइंच खींचने के लिए किया जाता है। निर्माण मशीनरी के लिए,यह क्रेन लिफ्ट के लिए काम करता है, ड्रिलिंग रिग विंच और खनन लिफ्टिंग उपकरण।
यह बहु-स्तरीय तार रस्सी रोलिंग की आवश्यकता वाले कार्य परिस्थितियों के लिए उपयुक्त है जिसमें भारी चक्रात्मक भार, लगातार स्टार्ट-स्टॉप चक्र और नम बाहरी संक्षारक वातावरण होते हैं।हाइड्रोलिक और इलेक्ट्रिक दोनों विंचों के साथ संगत.
