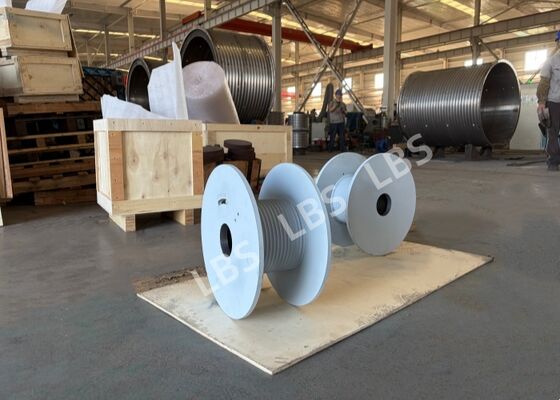

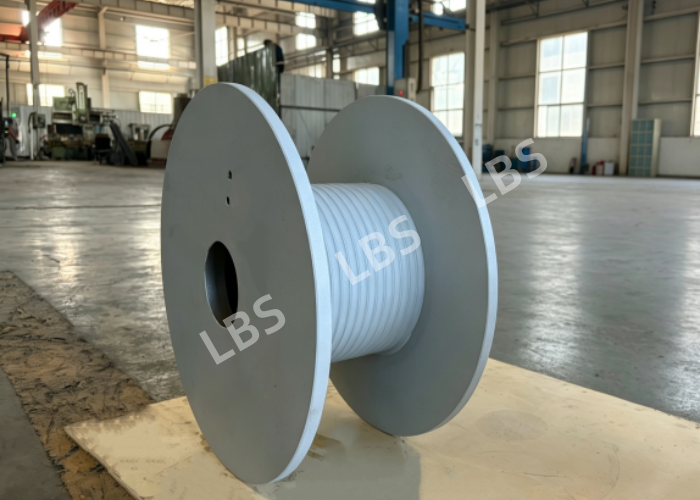

एंटी-रोप-बाइट लेबस ग्रूव विंच ड्रम, विशेष ऑफशोर विंच ड्रम

1. उत्पाद विवरण

यह विंच ड्रम लेबस समानांतर ग्रूविंग संरचना को अपनाता है, जिसे 10 मिमी व्यास की वायर रोप के लिए डिज़ाइन किया गया है, जिसकी सैद्धांतिक रोप क्षमता 100 मीटर है। ड्रम बैरल, बाएं और दाएं एंड फ्लैंग्स और वेब सभी उच्च-शक्ति Q355B संरचनात्मक स्टील से निर्मित हैं। बैरल को बाएं हाथ के 65° ग्रूव्स के साथ मशीन किया गया है ताकि वायर रोप की व्यवस्थित बहु-परत वाइंडिंग को सक्षम किया जा सके और रोप बाइटिंग, स्क्वीजिंग और अव्यवस्थित वाइंडिंग को रोका जा सके। दोनों तरफ के फ्लैंग्स पर चढ़ने वाले प्लेटफॉर्म लगे होते हैं, और वायर रोप सिरों को मज़बूती से ठीक करने के लिए मैचिंग रोप क्लैंपिंग ब्लॉक होते हैं। सभी वेल्ड चिकने होते हैं जिनमें आंतरिक वेल्डिंग स्लैग हटा दिया जाता है, ब्लोहोल और स्लैग समावेशन से मुक्त होते हैं, जो उठाने और ऑफशोर विंच के लिए उच्च-तीव्रता वाले निरंतर संचालन की आवश्यकताओं को पूरा करते हैं।

2. उत्पाद पैरामीटर

3. उत्पाद लाभ

(1) लेबस बाएं हाथ की ग्रूविंग डिज़ाइन: बहु-परत वाइंडिंग के दौरान वायर रोप स्वचालित रूप से और व्यवस्थित रूप से व्यवस्थित होती है, जिससे रोप बाइटिंग, एक्सट्रूज़न और घर्षण बहुत कम हो जाता है, और वायर रोप की सेवा जीवन काफी बढ़ जाती है। 65° बाएं हाथ का ग्रूव विंच की संबंधित रोटेशन दिशा से मेल खाता है।

(2) उच्च-शक्ति Q355B स्टील: अच्छी प्रभाव कठोरता, मजबूत भार क्षमता, भारी-भरकम काम करने की स्थिति के लिए उपयुक्त और उत्कृष्ट थकान प्रतिरोध।

(3) विश्वसनीय रोप क्लैंपिंग संरचना: रोप ब्लॉक और बोल्ट द्वारा क्लैंप किया जाता है ताकि वायर रोप सिरों को ढीला होने से बचाने के लिए मज़बूती से ठीक किया जा सके।

(4) नियंत्रित वेल्डिंग गुणवत्ता: वेल्डिंग के बाद वेल्डिंग स्लैग को पूरी तरह से साफ किया जाता है; कोई ब्लोहोल या स्लैग समावेशन नहीं। ड्रम संरचना में उच्च शक्ति और पर्याप्त सुरक्षा मार्जिन होता है।

(5) फ्लैंग एकीकृत चढ़ाई मंच: वायर रोप वाइंडिंग स्थिति की सुविधाजनक ऑन-साइट असेंबली, रखरखाव और निरीक्षण के लिए दोनों तरफ अंतर्निहित प्लेटफॉर्म।

(6) परिशुद्धता मशीनिंग आयाम: ग्रूव्स और शाफ्ट होल के लिए सख्त सहनशीलता नियंत्रण, चिकनी रोटेशन और उच्च सहअक्षीयता ताकि ऑपरेटिंग कंपन को कम किया जा सके।

4. अनुप्रयोग क्षेत्र

उच्च-शक्ति Q355B स्टील से निर्मित, इस लेबस ग्रूव्ड विंच ड्रम में एंटी-रोप-बाइटिंग प्रदर्शन और व्यवस्थित बहु-परत वाइंडिंग की सुविधा है। यह ऑफशोर इंजीनियरिंग, समुद्री उत्थापन, बंदरगाह टर्मिनल, खदान विंचिंग, निर्माण मशीनरी और अन्य क्षेत्रों में व्यापक रूप से लागू होता है। ऑफशोर प्लेटफॉर्म होइस्टिंग और जहाज टोइंग संचालन के लिए, ड्रम वायर रोप को साफ-सुथरा निर्देशित करता है ताकि रोप स्क्वीजिंग, घर्षण और अव्यवस्थित वाइंडिंग से बचा जा सके। बंदरगाह लोडिंग/अनलोडिंग और खदान भारी-लिफ्ट स्थितियों के तहत, यह निरंतर भारी भार का सामना कर सकता है और लंबे समय तक संचालन के दौरान सुरक्षा सुनिश्चित कर सकता है। यह φ10 और उससे ऊपर की वायर रोप के अनुकूल है। बाएं हाथ / दाएं हाथ के ग्रूव्स, विभिन्न रोप क्षमताएं और माउंटिंग संरचनाओं का अनुकूलन विभिन्न भारी-भरकम होइस्टिंग उपकरणों से मेल खाने के लिए उपलब्ध है।
