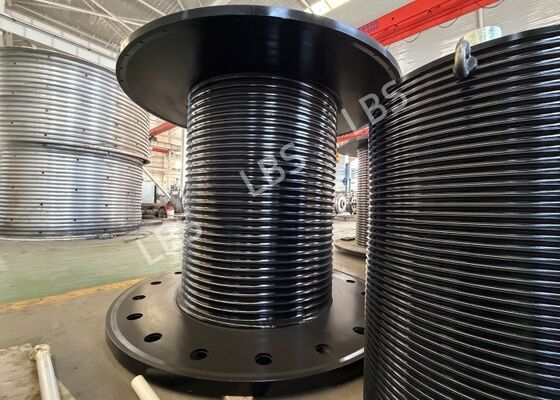

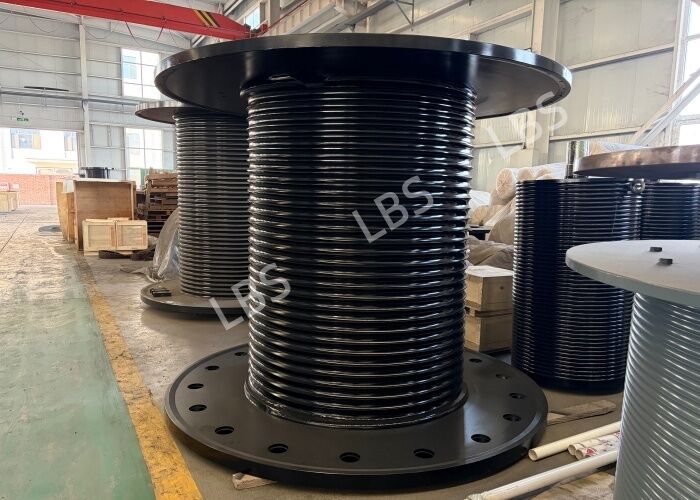

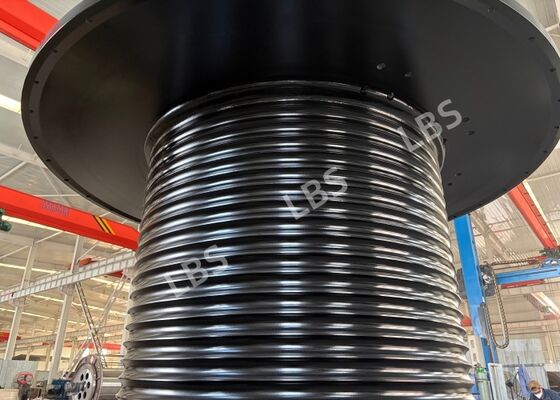

Q355C लुफिंग लेबस ड्रम, बाएं हाथ का डबल हेलिक्स ग्रूव विंच ड्रम

1उत्पाद का वर्णन

यह लेबस ड्रम भारी क्रेन के लफिंग विंच के लिए मुख्य भारवाहक भाग है। अच्छी कम तापमान कठोरता के साथ Q355C कम मिश्र धातु उच्च शक्ति स्टील से बना है,यह बाहरी और अपतटीय में विश्वसनीयता से काम करता है. यह तार रस्सी की 7 परतों तक की घुमाव के लिए 65° बाएं हाथ के डबल हेलिक्स लेबस ग्रूव को अपनाता है। बैरल को अधिमानतः एक ही स्टील प्लेट से रोल किया जाता है।सभी बट वेल्ड ग्रेड 1 हैं और UT & RT NDT द्वारा निरीक्षण किए गए हैंवेल्डिंग के बाद, ड्रम को तनाव राहत के लिए एनील किया जाता है, फिर समाक्षीयता और बेलनाकारता सुनिश्चित करने के लिए अंतिम ग्रूव फिनिशिंग के साथ सटीक मशीनिंग की जाती है।रस्सी प्रवेश गाइड और क्रॉस-लेयर संक्रमण प्लेटों से सुसज्जित, यह पूर्ण रस्सी एंकरिंग किट के साथ पूर्व-संयोजित आता है। उच्च समाक्षीयता के लिए इसके दाहिने फ्लैंज को बड़े गियर के साथ मैच-ड्रिल किया जा सकता है।इस एम 4 ड्यूटी ड्रम लगातार भारी शुल्क संचालन के लिए क्रेन राष्ट्रीय मानकों के अनुसार निर्मित है.

2उत्पाद पैरामीटर

3उत्पाद लाभ

(1) लेबस डबल हेलिक्स रिव: रस्सी के मल्टी-लेयर संक्रमण को सुचारू रूप से सक्षम करता है, रस्सी के उलझने, कूदने और निचोड़ने को रोकता है, तार रस्सी के सेवा जीवन को बढ़ाता है।

(2)रॉबस्ट वेल्डिंग और हीट ट्रीटमेंटः ग्रेड 1 वेल्डिंग डबल एनडीटी निरीक्षण के साथ। वेल्ड के बाद तनाव राहत एनीलिंग स्थिर प्रदर्शन के लिए बैरल विरूपण को कम करती है।

(3)उच्च परिशुद्धता वाले मशीनिंगः सख्त ज्यामितीय सहिष्णुता नियंत्रण। बड़े गियर के साथ मैच ड्रिलिंग कंपन को कम करती है और ट्रांसमिशन भागों की सुरक्षा करती है।

(4)पूर्व-संयोजित वितरणः रस्सी के लंगर लगाने के किट कारखाने में पूर्व-स्थापित होते हैं, जिससे साइट पर काम की बचत होती है और स्थापना के जोखिमों को समाप्त किया जाता है।

(5)कठिन वातावरण के लिए अनुकूलः Q355C स्टील कम तापमान पर उत्कृष्ट कठोरता के साथ, बाहरी, बंदरगाह और अपतटीय नमक छिड़काव की स्थिति के लिए उपयुक्त है।

(6)स्पष्ट रखरखाव और स्क्रैप मानदंडः मात्रात्मक निरीक्षण नियम उपकरण प्रबंधन को सरल बनाते हैं और उठाने की सुरक्षा सुनिश्चित करते हैं।

(7)मानक अनुरूपः क्रेन राष्ट्रीय मानकों के अनुसार निर्मित, तीसरे पक्ष के लिए परियोजना स्वीकृति के लिए आसान।

4उत्पाद अनुप्रयोग

• बड़े क्रॉलर क्रेन, पोर्टल क्रेन और फ्लोटिंग पोर्ट क्रेन के लिए लुफिंग विंच कोर ड्रम
• अपतटीय इंजीनियरिंग प्लेटफार्मों पर तार रस्सी उठाने वाले बहु-स्तर वाले लिंच सिस्टम और समुद्री लिफ्टिंग लिंच
• भारी निर्माण मशीनरी और बड़ी सामग्री हैंडलिंग उपकरण के भारी कर्तव्य उठाने वाले वाइंच
• खनन और अभियांत्रिकी जहाजों में उठाने के उपकरण जिनकी आवश्यकता 7 परतों तक के व्यवस्थित बहु-स्तर रस्सी रोलिंग के लिए होती है
