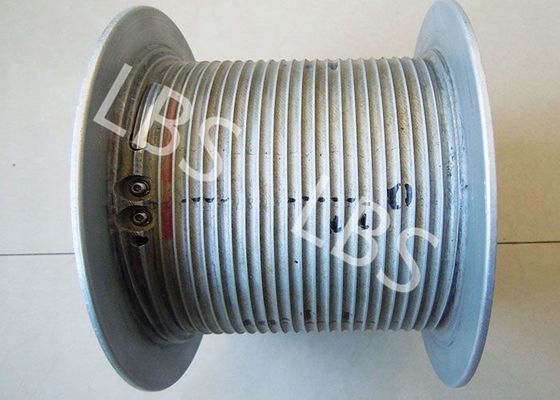

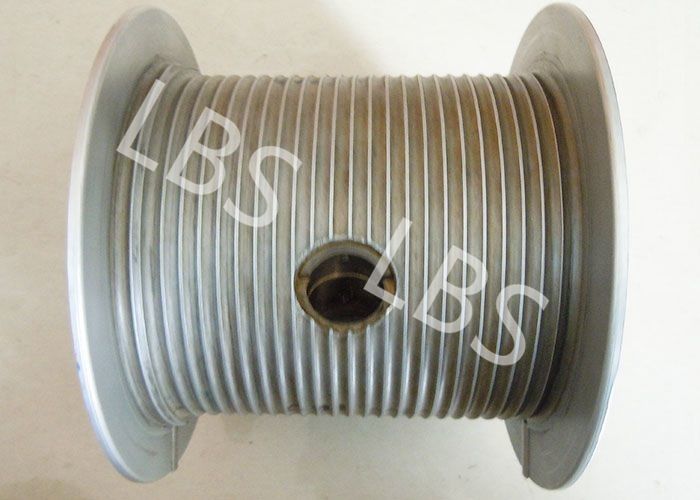

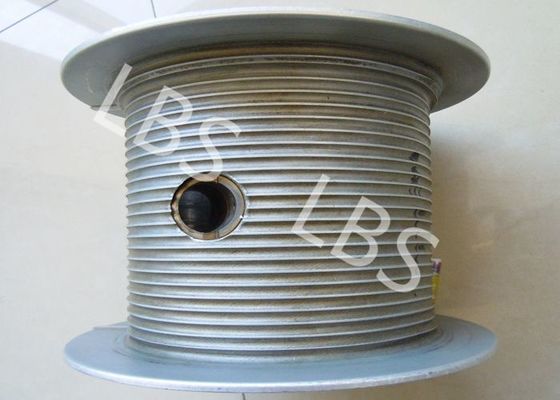

क्रेन विनच के लिए कस्टम स्टील स्पूलिंग डिवाइस लेबस ग्रोव्ड ड्रम
तार रस्सी व्यास: 3 एमएम ~ 1 9 0 एमएम
प्रसंस्करण विधि: कास्टिंग प्रसंस्करण
उत्पाद की विशेषताएं:
आवश्यकताओं के आधार पर कस्टम डिजाइन
1) तार रस्सी या केबल व्यास (मिमी)
2) मुख्य ड्रम व्यास (मिमी)
3) flanges (मिमी) के बीच चौड़ाई
4) रस्सी या केबल की लंबाई समायोजित करने के लिए
5) ड्रम की सामग्री और आवश्यकताओं
6) रस्सी या केबल पर अधिकतम ऑपरेटिंग लोड
7) तार रस्सी प्रविष्टि की दिशा
8) रस्सी प्रविष्टि का प्रकार
9) फिक्स्ड शेव और flanges के बीच की स्थिति के लिए दूरी
10) flanges के बाहर व्यास
CUSTOMER.doc द्वारा प्रदान की गई तकनीकी पैरामीटर
एलबीएस विशेष विकास ड्रम कामकाजी CONDITIONS.doc
उत्पाद सामग्री:
कार्बन स्टील, मिश्र धातु इस्पात, कास्ट स्टील, एल्यूमीनियम, सभी प्रकार के उच्च शक्ति स्टील Q345, Q420, Q460, 15CrMo, 20GrMo, 42GrMo, आदि
सामग्री मानकों: जीबी, एआईएसआई, एएसएमई, एएसटीएम, जेआईएस डीआईएन, एनएफ, बीएस, एन ...
वर्गीकरण समिति प्रमाणित: डीएनवी, एबीएस, जीएल, एलआर, बीवी, सीसीएस, आरआईएनए, एनके, केआर ...
उत्पाद व्यवहार्यता:
1. ऑफशोर समुद्री मशीनरी: ऑफशोर पेट्रोलियम क्रेन चरखी, मूरिंग चरखी, ट्रैक्शन विंच, मैन-राइडिंग चरखी, एंकर विंच, हाइड्रोलोजिक चरखी
2. पेट्रोलियम उद्योग: तेल ड्रिलिंग रिग, पेट्रोलियम ट्रैक्टर उछाल, पेट्रोलियम वर्कओवर रिग, ट्रिलमाउंट पंपिंग यूनिट चरखी, तेल लॉगिंग चरखी, आदि
3. क्रेन मशीनरी: उठाने की मशीन, टॉवर क्रेन मशीनरी , गैन्ट्री क्रेन, क्रॉलर क्रेन चरखी
4. निर्माण मशीनरी : बिल्डिंग दीवार वाइंच, घुमावदार घुमावदार, विंडलास
5. इंजीनियरिंग मशीनरी: केबल चरखी, टॉवर क्रेन, पिलिंग मशीन, हाइड्रोलिक चरखी
6. खनन चरखी: Winch प्रेषण, प्रोप खींचने चरखी, सिंकिंग चरखी, आदि
उत्पाद लाभ :
लेबस ड्रम ड्रम, तार रस्सी घुमावदार प्रक्रिया में काटने वाली रस्सी की समस्या हल हो गई । लेबस नाली
प्रणाली तार रस्सी चिकनी की घुमावदार बनाता है , और प्रत्येक परत का भार समान रूप से वितरित किया जाता है, तकनीक तार रस्सी के सेवा जीवन को काफी लंबा करती है, तार रस्सी का सेवा जीवन 500% से अधिक हो सकता है, तार रस्सी क्षति को कम कर सकता है, सुधार करता है उपकरण के संचालन की सुरक्षा , और रस्सी बदलने के लिए यांत्रिक उपकरण शट डाउन की समस्या को कम कर देता है।
उत्पाद संरचना:

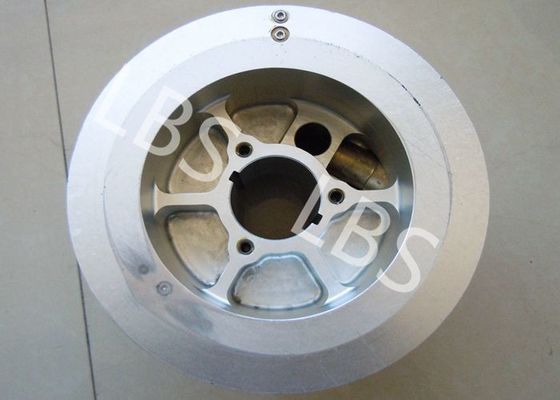

इंटीग्रल रस्सी नाली ड्रम: ग्रोव के साथ रस्सी ड्रम सीधे उनमें कटौती (बोल्ट या वेल्डेड flanges के बिना, आवश्यक के रूप में)। निकला हुआ किनारा के साथ विंच ड्रम, एलबीएस नाली सीधे ड्रम के शरीर में कटौती की जाती है, ग्राहकों की आवश्यकताओं के अनुसार, flanges या तो वेल्डेड या पेंच-बोल्ट हैं। नाली ज्यामिति रस्सी निर्माण, व्यास और लंबाई से निर्धारित होती है, लगभग किसी भी केबल आकार के लिए नाली बनाई जा सकती है।
तकनीकी पैरामीटर और आवेदन:
| नहीं: | तार व्यास (मिमी): | घूर्णन दिशा | मुख्य ड्रम
व्यास (मिमी) | मुख्य ड्रम लंबाई (मिमी) | आवेदन |
| 1 | 8 10 13 | लेफथैंड, राइटथैंड | 430 | 763 | तेल वर्कओवर रिग विनच,
टॉइंग चरखी
टावर क्रेन |
| 2 | 13 18 20 | लेफथैंड, राइटथैंड | 623 | 1144 | इंजीनियरिंग चरखी,
लिफ्टिंग चरखी, क्रॉलर क्रेन |
| 3 | 22 25 26 | बाएं, दाएं | 730 | 1220 | तेल वर्कओवर रिग,
लॉगिंग विनच |
| 4 | 18 22 32 | लेफथैंड, राइटथैंड | 670 | 1240 | ड्रिलिंग रिग विनच,
drawworks |
| 5 | 28 32 36 40 | लेफथैंड, राइटथैंड | 560 | 630 | घूर्णन ड्रिलिंग रिग चरखी,
उठाने का उपकरण |
| 6 | 26 28 32 45 | लेफथैंड, राइटथैंड | 760 1146 | 1 9 70 1765 | ऑफशोर क्रेन,
समुद्री क्रेन, मूरिंग चरखी |
......
