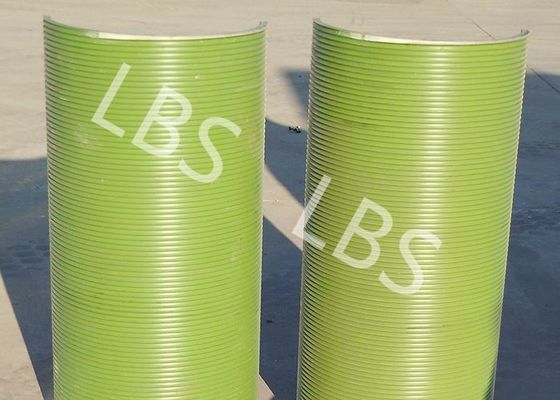

तेल ड्रिलिंग रिग वायर रस्सी ड्रम आस्तीन मिश्र धातु इस्पात स्प्लिट आस्तीन प्रणाली
घूर्णन दिशा: बाएं, दाएं
प्रसंस्करण के उपकरण: सीएनसी मशीनिंग सेंटर
कार्य वातावरण: इंडोर, आउटडोर, बारिश और धूल पर्यावरण
काम कर रहे ऊंचाई : 2000 मीटर से अधिक नहीं
कार्य तापमान: -25 ~ + 50 सेंटीग्राड
उत्पाद संरचना:
1. विभाजित आस्तीन चिकनी और अपरिवर्तित ड्रम पर रखा जा सकता है - ड्रम के संशोधन या प्रतिस्थापन के लिए उपयुक्त।

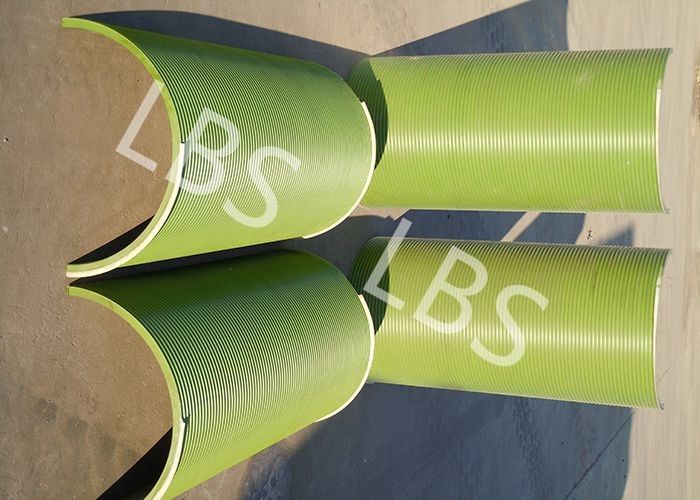

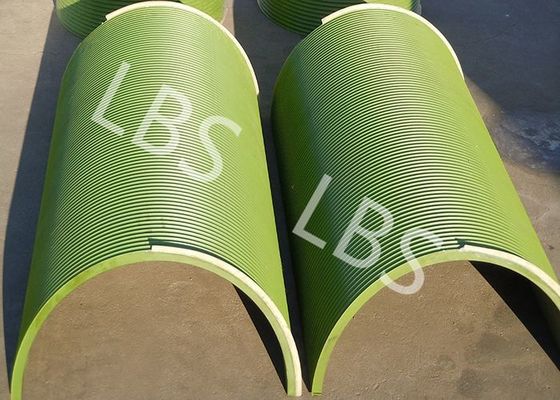

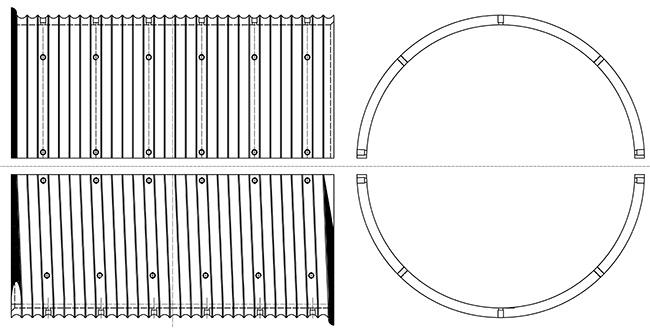

2. स्प्लिट-स्लीव सिस्टम में बाहरी गोले की एक जोड़ी होती है जिसे एक चिकना ड्रम पर बोल्ड या वेल्डेड किया जाता है ताकि एक ग्रोविंग पैटर्न प्रदान किया जा सके।
3. विभाजित आस्तीन सर्पिल नाली और समांतर नाली से बना है।
4. नाली डिजाइन निर्दिष्ट तार रस्सी संरचना, व्यास और लंबाई के अनुरूप है।
तकनीकी पैरामीटर और आवेदन:
| नहीं: | तार व्यास (मिमी): | घूर्णन दिशा | मुख्य ड्रम
व्यास (मिमी) | मुख्य ड्रम लंबाई (मिमी) | आवेदन |
| 1 | 13 | लेफथैंड, राइटथैंड | 430 | 763 | तेल वर्कओवर रिग विनच,
टॉइंग चरखी |
| 2 | 13 18 | लेफथैंड, राइटथैंड | 623 | 1144 | इंजीनियरिंग चरखी,
उठाना चरखी |
| 3 | 22 26 | बाएं, दाएं | 730 | 1220 | तेल वर्कओवर रिग,
लॉगिंग विनच |
| 4 | 18 22 32 | लेफथैंड, राइटथैंड | 670 | 1240 | ड्रिलिंग रिग विनच, drawworks |
| 5 | 28 32 36 | लेफथैंड, राइटथैंड | 560 | 630 | घूर्णन ड्रिलिंग रिग चरखी,
उठाने का उपकरण |
| 6 | 26 28 32 45 | लेफथैंड, राइटथैंड | 760 1146 | 1 9 70 1765 | ऑफशोर क्रेन,
समुद्री क्रेन, मूरिंग चरखी |
......
उत्पाद की विशेषताएं:
1) तार रस्सी या केबल व्यास (मिमी)
2) मुख्य ड्रम व्यास (मिमी)
3) flanges (मिमी) के बीच चौड़ाई
4) रस्सी या केबल की लंबाई समायोजित करने के लिए
5) ड्रम की सामग्री और आवश्यकताओं
6) रस्सी या केबल पर अधिकतम ऑपरेटिंग लोड
7) तार रस्सी प्रविष्टि की दिशा
8) रस्सी प्रविष्टि का प्रकार
9) फिक्स्ड शेव और flanges के बीच की स्थिति के लिए दूरी
10) flanges के बाहर व्यास
CUSTOMER.doc द्वारा प्रदान की गई तकनीकी पैरामीटर
एलबीएस विशेष विकास ड्रम कामकाजी CONDITIONS.doc
मशीनी उत्पाद सामग्री:
नायलॉन बहुलक, कार्बन स्टील, मिश्र धातु इस्पात, एल्यूमीनियम, सभी प्रकार के उच्च शक्ति स्टील Q345, Q420, Q460, 20GrMo, 40GrMo, 42GrMo, आदि
उत्पाद व्यवहार्यता:
1. पेट्रोलियम उद्योग: तेल ड्रिलिंग रिग, पेट्रोलियम ट्रैक्टर उछाल, पेट्रोलियम वर्कओवर रिग, ट्रिलमाउंट पंपिंग यूनिट विंच, इत्यादि।
2. क्रेन मशीनरी: पुल उठाने की मशीन, टावर क्रेन
3. उछाल: इमारत दीवार मशीन, घुमावदार मशीन वाइप
4. इंजीनियरिंग मशीनरी: टावर क्रेन, पिलिंग मशीन
5. समुद्री मशीनरी: ऑफशोर पेट्रोलियम क्रेन चरखी, drawworks और उछाल
......
उत्पाद लाभ :
लेबस ड्रम ड्रम, तार रस्सी घुमावदार प्रक्रिया में काटने वाली रस्सी की समस्या हल हो गई । लेबस ग्रूव सिस्टम वायर रस्सी चिकनी की घुमाव बनाता है , और प्रत्येक परत का भार समान रूप से वितरित होता है, तकनीक तार रस्सी के सेवा जीवन को काफी लंबा करती है, तार रस्सी का सेवा जीवन 500% से अधिक हो सकता है, तार रस्सी क्षति को कम कर सकता है , उपकरण के संचालन की सुरक्षा में सुधार करता है , और रस्सी बदलने के लिए यांत्रिक उपकरण शट डाउन की समस्या को कम करता है।
