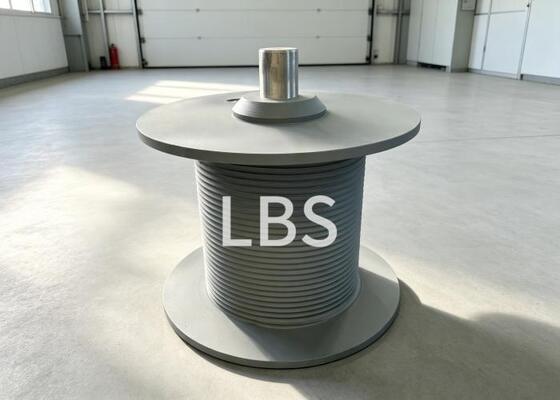

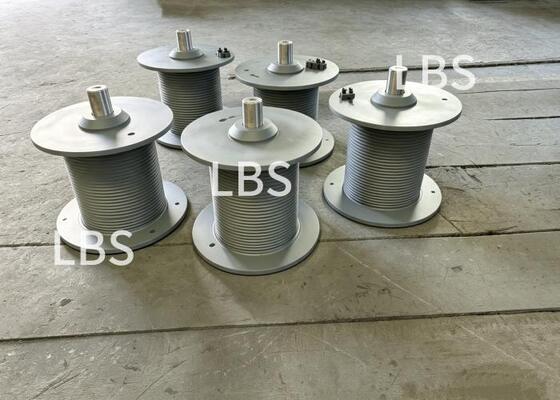

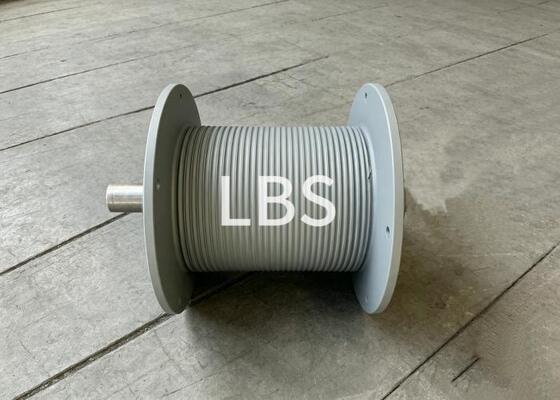

उच्च-भार बायां 45° डबल-फोल्डेड लेबस विंच ड्रम, Q345B हेवी-ड्यूटी वेल्डेड ड्रम

1.विवरण

यह विंच ड्रम Q345B स्टील से निर्मित है, जिसे Φ10.3 मिमी दाएं हाथ की वायर रस्सी के लिए 30 वाइंडिंग टर्न के साथ डिज़ाइन किया गया है। यह बाएं हाथ की 45° डबल-फोल्डेड लेबस ग्रूव को अपनाता है। ग्रूव बॉटम का व्यास Φ246 मिमी और ग्रूव पिच 10.5 मिमी है। मोटर-माउंटेड साइड से देखे जाने पर, मोटर-घड़ी की विपरीत दिशा में ड्रम का घूमना विंच की चरखी संचालन से मेल खाता है। वायर-रस्सी एंकरिंग पॉइंट मोटर-माउंटेड साइड पर व्यवस्थित है। ड्रम की अधिकतम सिंगल-रस्सी खींचने की क्षमता 2.8 टन तक पहुँचती है। प्रभावी ग्रूव की लंबाई 315 मिमी, समग्र ड्रम की लंबाई 371±0.5 मिमी है। मोटर असेंबली के लिए मोटर-माउंटिंग फ्लैंज पर 24 की टैपिंग गहराई के साथ दस M12-6H थ्रेडेड छेद आरक्षित हैं। प्रेसिजन-मशीन लेबस डबल-फोल्डेड ग्रूव्स साफ-सुथरी मल्टी-लेयर वायर-रस्सी स्पूलिंग सुनिश्चित करते हैं, जिससे रस्सी कूदने और अव्यवस्थित वाइंडिंग से बचा जा सकता है। यह छोटे और मध्यम आकार के चरखी विंच के लिए एक एकीकृत मुख्य घटक है।

2.पैरामीटर

3.लाभ

कॉम्पैक्ट-साइज चरखी विंच सिस्टम के लिए इंजीनियर किया गया, यह Q345B वेल्डेड विंच ड्रम बार-बार उठाने के चक्रों के तहत विश्वसनीय यांत्रिक शक्ति प्रदान करता है। इसका प्रेसिजन-मशीन बाएं हाथ 45° डबल-फोल्डेड लेबस ग्रूव स्थिर मल्टी-लेयर रस्सी स्पूलिंग को सक्षम बनाता है, जिससे रस्सी कूदने, ओवरलैपिंग और एक्सट्रूज़न क्षति को प्रभावी ढंग से समाप्त किया जा सकता है ताकि वायर-रस्सी की सेवा जीवन का विस्तार हो सके। अनुकूलित संरचना लेआउट रस्सी एंकरिंग पॉइंट को मोटर-माउंटेड साइड पर सेट करता है, जो मोटर-घड़ी की विपरीत दिशा में चरखी रोटेशन की आवश्यकता से पूरी तरह मेल खाता है। 2.8-टन सिंगल-रस्सी लोड क्षमता के लिए रेटेड, ड्रम बार-बार गतिशील भार के तहत स्थिर प्रदर्शन बनाए रखता है। प्री-मशीन M12 माउंटिंग छेद ड्राइव मोटर के साथ उच्च-सटीकता कनेक्शन सुनिश्चित करते हैं ताकि सीधी असेंबली हो सके। मजबूत Q345B स्टील निर्माण दैनिक चरखी संचालन के दौरान विरूपण का विरोध करने के लिए अच्छी वेल्डेबिलिटी और संरचनात्मक कठोरता प्रदान करता है।

4.अनुप्रयोग

यह डबल-फोल्डेड लेबस विंच ड्रम कॉम्पैक्ट चरखी विंच, छोटे समुद्री विंच और मोबाइल निर्माण मशीनरी के लिए विशेष रूप से बनाया गया है जहाँ साफ-सुथरी मल्टी-लेयर रस्सी स्पूलिंग और कॉम्पैक्ट इंस्टॉलेशन आयाम एक महत्वपूर्ण परिचालन आवश्यकता है। 30 वाइंडिंग टर्न के साथ बाएं हाथ 45° लेबस डबल-फोल्डेड ग्रूव इसे छोटे डेक विंच के लिए विशेष रूप से उपयुक्त बनाता है, जहाँ विंच सिस्टम को बार-बार चक्रीय चरखी संचालन को संभालना पड़ता है। हल्के समुद्री उपकरण और मोबाइल उठाने वाली मशीनरी में, लेबस ग्रूव ज्यामिति पूर्ण रैप गहराई में लगातार स्पूलिंग प्रदर्शन सुनिश्चित करती है। उन ऑपरेटरों के लिए जो 2.8-टन सिंगल-रस्सी लोड क्षमता को प्रेसिजन रस्सी प्रबंधन के साथ जोड़ते हुए एक एकीकृत उच्च-शक्ति ड्रम बॉडी की तलाश में हैं, यह ड्रम मांग वाले हल्के-समुद्री और मोबाइल औद्योगिक वातावरण में क्षेत्र-सिद्ध विश्वसनीयता प्रदान करता है।
