उच्च-शक्ति C45 स्टील ड्राइव शाफ्ट के साथ DIN5482 बाहरी इनवॉल्ट स्प्लाइन TR80 × 16 पावर स्क्रू के लिए भारी-कर्तव्य विंच ट्रांसमिशन

1वर्णन

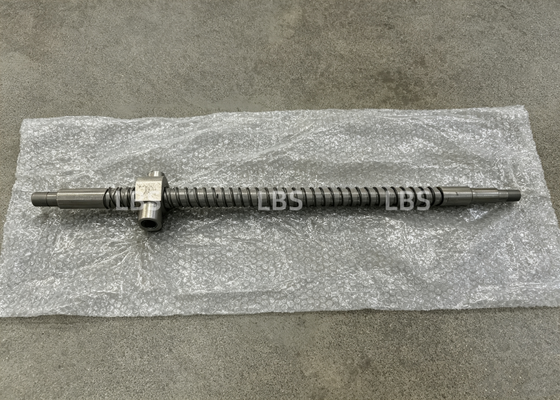

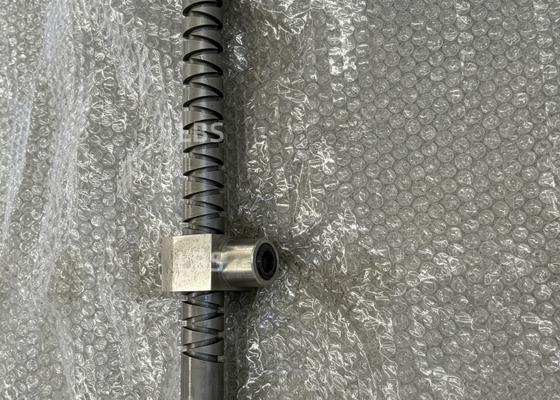

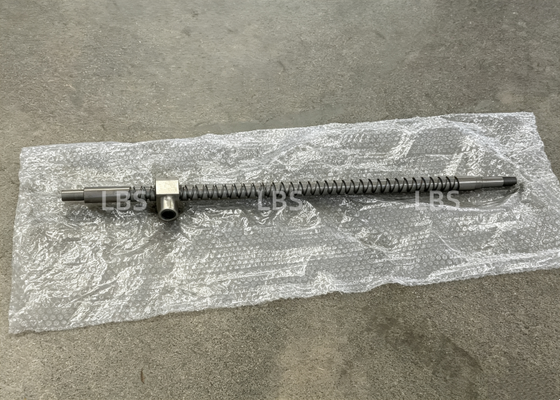

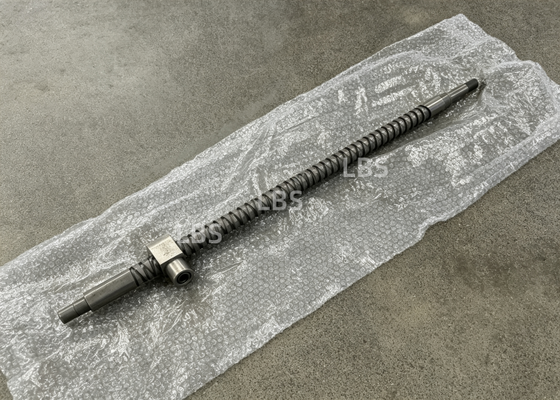

यह भारी-कर्तव्य ड्राइव शाफ्ट (भाग संख्या 476591) C45 कार्बन स्टील से निर्मित है, जिसे TR80×16 पावर स्क्रू थ्रेड और DIN5482 B40×36 बाहरी इनवोल्ट स्प्लाइन के साथ डिज़ाइन किया गया है।NS-ISO 2768-mK सामान्य सहिष्णुता मानक का सख्ती से पालन करें, सतह की कठोरता Ra3.2विंच और मैकेनिकल पावर ट्रांसमिशन सिस्टम के लिए परिशुद्धता मशीनिंग। 94 किलोग्राम का गणना वजन,प्रत्येक आयाम और स्प्लाइन पैरामीटर पूरी तरह से भारी भार वाली कार्य स्थितियों में स्थिर टॉर्क आउटपुट सुनिश्चित करने के लिए निरीक्षण किया जाता है.

2पैरामीटर

3लाभ

1. उच्च-गुणवत्ता वाला C45 कार्बन स्टील, उत्कृष्ट तन्यता शक्ति और मोड़ प्रतिरोध। यह भारी भार वाली समुद्री और औद्योगिक कार्य परिस्थितियों में बड़े चक्रगत टोक़ को सहन कर सकता है,लंबे समय तक निरंतर संचालन के दौरान विरूपण और फ्रैक्चर का विरोध.
2. DIN5482 मानक ग्रेड-9 बाहरी इनवोल्ट स्प्लाइन. दांत प्रोफाइल भार वितरण, छोटे ट्रांसमिशन बैकलैश, स्थिर टोक़ हस्तांतरण.प्रत्येक बैच के लिए पूर्ण स्पाइन निरीक्षण रिपोर्ट उपलब्ध है, पिन-ओवर माप मूल्य सहित सभी स्पाइन आयामों का पता लगाया जा सकता है।
3. TR80×16 ट्रैपेज़ोइडल पावर स्क्रू धागा. अच्छा पहनने-प्रतिरोध, रोटरी-से-रैखिक यौगिक गति का एहसास कर सकता है, पावर-स्क्रू-टाइप विंच ड्राइव तंत्र के लिए विश्वसनीय है।
4. NS-ISO 2768-mK सहिष्णुता विनिर्देश और Ra3.2 सतह खत्म का सख्ती से पालन करें। घर्षण गुणांक कम करें, प्रतिवर्ती आंदोलन के दौरान घटक घर्षण को कम करें,बहुत संभोग भागों के सेवा जीवन का विस्तार.
5. सख्त मल्टी-स्टेप इन-हाउस क्वालिटी कंट्रोल। हम शिपमेंट से पहले धागे के आयाम, स्पलाइन पैरामीटर, सतह की गुणवत्ता और समग्र शाफ्ट सीधी का निरीक्षण करते हैं।हम मूल ड्राइंग के आधार पर कस्टम संशोधन स्वीकार करते हैं, गैर-मानक विदेशी शाफ्ट स्पेयर पार्ट्स की नकल करने में सक्षम।
6. विशेष रूप से समुद्री अपतटीय उठाने वाले उपकरण के लिए अनुकूलित संरचना, लेबस डबल-फोल्ड ड्रम विंच प्रणाली के साथ संगत, कठोर साइट वातावरण के लिए अच्छी अनुकूलन क्षमता।

4आवेदन पत्र

यह C45 ड्राइव शाफ्ट कोर पावर ट्रांसमिशन स्पेयर पार्ट के रूप में कार्य करता है, व्यापक रूप से समुद्री डेक लिंच, अपतटीय प्लेटफॉर्म लिफ्टिंग लिंच, औद्योगिक भारी-कर्तव्य लिंच के लिए उपयोग किया जाता है,लेबस डबल-फोल्ड रस्सी-ग्रुव ड्रम विंच, उठाने और उठाने वाली मशीनें, पावर-स्क्रू-ड्राइव एक्चुएटर उपकरण।
यह जहाज-डेक ऑपरेशन, अपतटीय इंजीनियरिंग परियोजना, बंदरगाह उठाने के उपकरण, भारी-शुल्क सामग्री हैंडलिंग मशीनरी सहित विभिन्न भारी-शुल्क औद्योगिक परिदृश्यों के लिए उपयुक्त है।मूल Evotec लिंच ट्रांसमिशन सिस्टम के लिए प्रतिस्थापन भाग के रूप में उपयुक्त, नई परियोजना यांत्रिक ट्रांसमिशन असेंबली के लिए भी उपलब्ध है।
