उच्च टोननेज विनच के लिए स्टील स्पूलिंग डिवाइस विनच रस्सी अस्तर डिवाइस

Steel Spooling Device Winch Rope Lining Device For High Tonnage Winch

बड़ी छवि : उच्च टोननेज विनच के लिए स्टील स्पूलिंग डिवाइस विनच रस्सी अस्तर डिवाइस

उत्पाद विवरण:

उत्पत्ति के प्लेस:	हेबै, चीन
ब्रांड नाम:	LBS
प्रमाणन:	DNV, ABS, GL, LR, BV, CCS, RINA, NK,
मॉडल संख्या:	कस्टम डिजाइन

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	Negotiation
पैकेजिंग विवरण:	निर्यात मानक लकड़ी के मामले
प्रसव के समय:	30 से 40 कार्य दिवस, आदेश राशि और विनिर्देश पर निर्भर करता है
भुगतान शर्तें:	एल/सी, टी/टी
आपूर्ति की क्षमता:	प्रति माह 500 टुकड़े / सेट

संपर्क करें

विस्तृत उत्पाद विवरण

बंदरगाह:	टियांजिन चीन	प्रकार:	मैकेनिकल ट्रांसमिशन
सामग्री:	स्टील	आवेदन:	चरखी
स्पूलिंग डिवाइस:	हाँ	रंगीन:	नीले या अनुकूलित
आकार:	बड़े पैमाने पर
हाई लाइट:	लेबस चरखी , तार रस्सी स्पूलिंग डिवाइस

नाम: उच्च टोननेज विनच के लिए स्टील स्पूलिंग डिवाइस विनच रस्सी अस्तर डिवाइस

उत्पाद संक्षिप्त परिचय:

उत्पाद का नाम	स्पूलिंग चरखी
ड्रम डिजाइन	Lebus नाली या sprial, चिकनी नाली
रंग	नीला या ग्राहक आधार
प्रकार	मैकेनिकल ट्रांसमिशन
गोफन	केबल या तार
दिशा रोटेशन	बायें या दायें
पैरामीटर	ग्राहक आधार की आवश्यकता के रूप में डिजाइन कर सकते हैं
क्षमता:	10-60ton
रस्सी व्यास	3 ~ 99mm
रस्सी क्षमता	50-10000M
परत	2 ~ 20

अनुकूलन पैरामीटर की आवश्यकता है:

ड्रम व्यास	?
Flanges के बीच चौड़ाई	?
रस्सी या केबल व्यास	?
ड्रम निर्माण	?
रस्सी या केबल की लंबाई के साथ रहने के लिए	?
फ्लेंज के बीच तय शेव और स्थिति की दूरी	?
तार रस्सी प्रविष्टि की दिशा	?
Flanges के बाहर व्यास	?
रस्सी या केबल पर अधिकतम ऑपरेटिंग लोड	?
त्रिज्या के लिए त्रिज्या बैरल	?

हमारे Lebus डिजाइन नाली लाभ:

लेबस प्रणाली एक नियमित आंदोलन में स्पूल रस्सी रखती है, समान रूप से रस्सी की अलग-अलग परतों के बीच भार को वितरित करती है। यह ऊपरी परतों द्वारा कुचल या पिंच होने वाली निचली परतों को रोकता है। स्वतंत्र क्षेत्र परीक्षण वर्षों से साबित हुए हैं कि लेबस प्रणाली 500% से अधिक रस्सी जीवन का विस्तार कर सकती है।

Sometype का संदर्भ पैरामीटर: जिसे ग्राहक आवश्यकता को पूरा करने के लिए डिज़ाइन किया जा सकता है

आइटम	आनुपातिक भार, केएन	निर्धारित गति, मीटर / मिनट	रस्सी क्षमता, मीटर	रस्सी व्यास, मिमी	मोटर	शक्ति	आकार, मिमी
पीबीएस	100	8	170	30	एलबीएस-P-1	22	2090 * 1475 * 956
पीबीएस	100	9.5	250	30	एलबीएस-P-4	22	1705 * 1598 * 985
पीबीएस	125	8	300	34	एलबीएस-P-7		2880 * 2200 * 1550
पीबीएस	135	0 ~ 5	290	28	एलबीएस-P-7	22	2990 * 2366 * 1650
पीबीएस	160	10	500	37	एलबीएस-P-7	37	3750 * 2400 * 1850
पीबीएस	200	10	600	43	एलबीएस-P-8	45	3950 * 2560 * 1950
पीबीएस	250	9	700	48	एलबीएस-P-8	55	4350 * 2800 * 2030

स्पूलिंग डिवाइस:

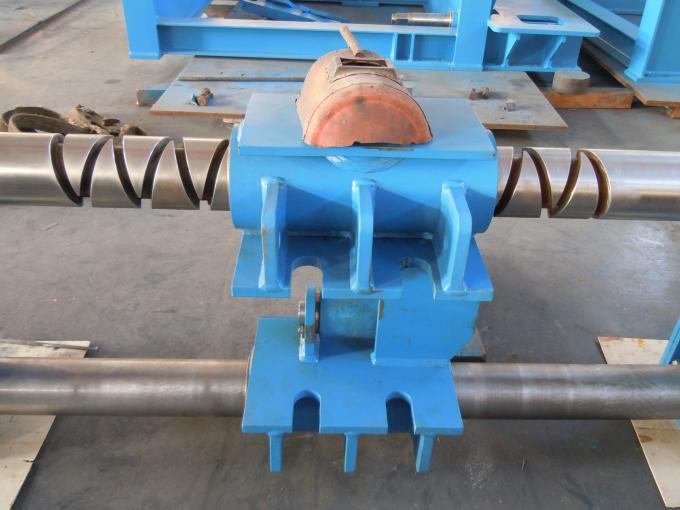

1. चरखी की रस्सी घुमावदार डिवाइस (स्पूलिंग डिवाइस चरखी) रस्सी पहिया को आगे और पीछे जाने के लिए ड्राइव करने के लिए डबल घूर्णन पेंच के सिद्धांत को गोद लेती है, यह यांत्रिक ट्रांसमिशन डिवाइस, उपयोग करने में आसान, सुरक्षित और भरोसेमंद है।

2. विंच रस्सी व्यवस्था उपकरण में छह भाग होते हैं, अर्थात्, बिजली उत्पादन भाग, ट्रांसमिशन बॉक्स, क्लच, सर्पिल आस्तीन भाग, रस्सी सहायक भाग और आधार।

3. स्थापना प्रक्रिया में, Winch के परिवर्तन के किसी भी भाग की आवश्यकता नहीं है, केवल मोटर आउटपुट की शक्ति, Winch मोटर पक्ष पर बाहरी गियर स्थापित करने की जरूरत है।

4. विनच ड्रम - गियर बॉक्स - स्क्रू आस्तीन रोटेशन - रस्सी पहिया पारस्परिक आंदोलन।

सिद्धांत:

बिडरेक्शनल रेसीप्रोकेटिंग पेंच एक स्क्रू रॉड पर विभिन्न घूर्णन दिशाओं के साथ दो स्क्रू धागे से बना होता है। यही है, बाएं हाथ के धागे का एक दायां हाथ का धागा। दाएं और बाएं नट क्रमशः चलती भागों से जुड़े होते हैं। जब पेंच घुमाया जाता है, तो दो चलने वाले हिस्सों में अखरोट के साथ तेजी से दृष्टिकोण या अलग होता है ताकि आवश्यक यांत्रिक कार्य का उत्पादन किया जा सके।
